L'éditeur de formules de Carrara Studio - Page 31 bis

Des "plaques"

Exemples

6)  Courbe de Lissajous

avec texture 1

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*sin(2*p);
y=a*r*sin(3*p);
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
mt=4;
p=2*PI*u;
q=PI*v;
red=abs(cos(mt*(p-q)));
blue=abs(cos(mt*(p+q)));
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
lissajousPT1.jpg lissajousPT1D.jpg

avec texture 2

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*sin(2*p);
y=a*r*sin(3*p);
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
n=0.2;
q=PI*v;
red=pow(abs(cos(q/n)),n);
blue=pow(abs(sin(q/n)),n);
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
lissajousPT2.jpg lissajousPT2D.jpg

7)  Bouche (d'après http://www.mathcurve.com)

avec texture 1

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*cos(p);
y=a*r*pow(sin(p),3);
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
mt=4;
p=2*PI*u;
q=PI*v;
red=abs(cos(mt*(p-q)));
blue=abs(cos(mt*(p+q)));
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
bouchePT1.jpg bouchePT1D.jpg

avec texture 2

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*cos(p);
y=a*r*pow(sin(p),3);
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
n=0.2;
q=PI*v;
red=pow(abs(cos(q/n)),n);
blue=pow(abs(sin(q/n)),n);
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
bouchePT2.jpg bouchePT2D.jpg

8)  Quartique piriforme

avec texture 1

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*(1+cos(p));
y=a*r*(sin(2*p)+2*sin(p))/4;
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
mt=4;
p=2*PI*u;
q=PI*v;
red=abs(cos(mt*(p-q)));
blue=abs(cos(mt*(p+q)));
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
piriformePT1.jpg piriformePT1D.jpg

avec texture 2

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*(1+cos(p));
y=a*r*(sin(2*p)+2*sin(p))/4;
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
n=0.2;
q=PI*v;
red=pow(abs(cos(q/n)),n);
blue=pow(abs(sin(q/n)),n);
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
piriformePT2.jpg piriformePT2D.jpg

9)  Courbe de Lamé

avec texture 1

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
cp=cos(p);
sp=sin(p);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*(cp>0?pow(cp,0.4):(cp<0?-pow(-cp,0.4):0));
y=a*r*(sp>0?pow(sp,0.4):(sp<0?-pow(-sp,0.4):0));
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
mt=4;
p=2*PI*u;
q=PI*v;
red=abs(cos(mt*(p-q)));
blue=abs(cos(mt*(p+q)));
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
lamePT1.jpg lamePT1D.jpg

avec texture 2

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*(cos(q)>0?pow(cos(q),0.4):-pow(-cos(q),0.4));
y=a*r*(sin(q)>0?pow(sin(q),0.4):-pow(-sin(q),0.4));
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
n=0.2;
q=PI*v;
red=pow(abs(cos(q/n)),n);
blue=pow(abs(sin(q/n)),n);
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
lamePT2.jpg lamePT2D.jpg

10)  Coeur

avec texture 1

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*(1+cos(p))*cos(p);
y=a*r*(1+cos(p))*pow(sin(p),3);
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
mt=4;
p=2*PI*u;
q=PI*v;
red=abs(cos(mt*(p-q)));
blue=abs(cos(mt*(p+q)));
green=1-red*blue;

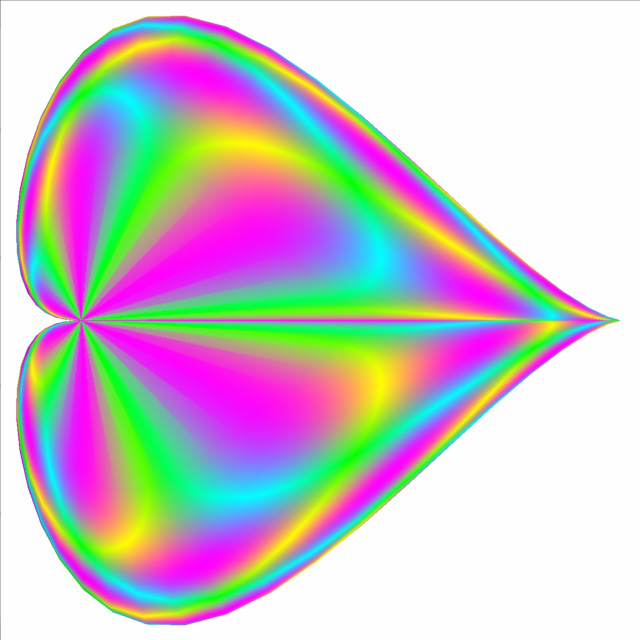

Rendu (vue de trois-quarts) Rendu (vue de dessus)
coeurPT1.jpg coeurPT1D.jpg

avec texture 2

Objet Texture
a=10;c=0.5;n=0.2;
p=2*PI*u;
q=PI*v;
cq=cos(q);
sq=sin(q);
r=(sq>0?pow(sq,n):(sq<0?-pow(-sq,n):0));
x=a*r*(1+cos(p))*cos(p);
y=a*r*(1+cos(p))*pow(sin(p),3);
z=(cq>0?pow(cq,n):(cq<0?-pow(-cq,n):0));
n=0.2;
q=PI*v;
red=pow(abs(cos(q/n)),n);
blue=pow(abs(sin(q/n)),n);
green=1-red*blue;

Rendu (vue de trois-quarts) Rendu (vue de dessus)
coeurPT2.jpg coeurPT2D.jpg
